Аморфные ядра

Ваш профессиональный производитель аморфных сердечников в Китае

Sunbow Group специализируется на проектировании, разработке и производстве листов аморфной, нанокристаллической, кремниевой стали нового типа, а также других магнитных материалов и сопутствующих товаров. Основная продукция компании включает в себя различные типы аморфных нанокристаллических лент, сердечники трансформаторов тока высокого и низкого напряжения, сердечники прецизионных трансформаторов тока, сердечники синфазных индукторов, сердечники индукторов PFC, сердечники высокочастотных силовых трансформаторов и сопутствующие устройства.

Индивидуальные решения

Мы находимся в авангарде дизайнерского подхода к разработке сложных и индивидуальных решений для магнитных сердечников или компонентов для производства. Независимо от того, проста ли ваша потребность или сложна, мы можем разработать решение для достижения ваших целей. Благодаря штатным экспертам мы можем спроектировать, разработать и протестировать прототипы, отвечающие требованиям к производительности и экологичности вашего приложения.

Передовое оборудование

Компания располагает современным оборудованием, таким как крупногабаритные печи вакуумной плавки, ленты для напыления под давлением, различные печи магнитного отжига, а также тесное сотрудничество с отечественными научно-исследовательскими институтами и университетами, что обеспечивает возможности компании в области исследований и разработок и качество продукции.

Полная квалификация

В настоящее время компания имеет две производственные базы с рядом запатентованных технологий и прошла сертификацию системы менеджмента качества ISO9001, IATF16949. Вся продукция прошла сертификацию ROHS, SGS и другие сертификаты защиты окружающей среды.

Широкий спектр применения

Компания в основном обслуживает области новых энергетических транспортных средств, производства фотоэлектрической энергии, генерации ветровой энергии, умной бытовой техники, интеллектуальных счетчиков, беспроводной зарядки, а также различных источников питания, инверторов, фильтрующих индукторов и защитных материалов в развивающихся стратегических отраслях страны.

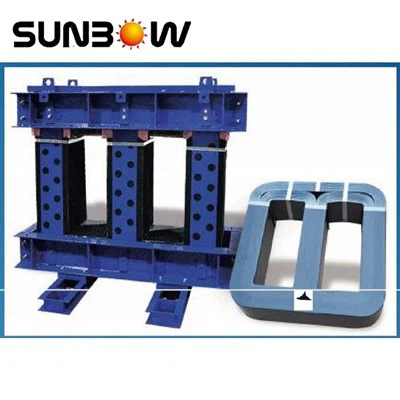

Введение аморфных сердечников

Аморфное ядро представляет собой магнитомягкий материал. Его производят по передовой технологии быстрого затвердевания расплавленного металла. Он состоит из стопок пластин, изготовленных из кремнистой стали. Аморфное ядро обладает превосходными магнитными свойствами, механическими свойствами, высоким электрическим сопротивлением и электромеханическими свойствами.

Преимущества использования аморфных сердечников

●Высокая проницаемость
●Высокая магнитная плотность
●Сокращение потерь при распределении и основных потерях.
●Широкий диапазон частотных свойств.
●Низкая коэрцитивность.
●Низкие потери на холостом ходу.
●Низкое повышение температуры.
●Доступная цена
●Отличная устойчивость к коррозии.
●Высокие допуски на гармонические волны.

Характеристики аморфных ядер

Аморфный сердечник, также известный как аморфный сердечник C или аморфный сердечник C-типа, представляет собой тип сердечника трансформатора, изготовленного из аморфного материала. Аморфные материалы — это некристаллические твердые вещества, которые не имеют регулярной повторяющейся атомной структуры, как кристаллические материалы. Вместо этого их атомы расположены беспорядочно и случайно.
Сердечники аморфного углерода изготавливаются из тонкой полосы аморфного материала, свернутой в цилиндрическую форму. Материал обычно изготавливается из металлического сплава, такого как железо, кобальт или никель, с небольшим количеством других элементов, таких как бор, кремний и фосфор.
Сердечники из аморфного углерода имеют ряд преимуществ перед традиционными сердечниками трансформаторов, изготовленными из кристаллических материалов, таких как кремниевая сталь или электротехническая сталь. У них меньшие потери в сердечнике, а значит, они более эффективны и выделяют меньше тепла во время работы. Они также имеют более высокую плотность потока насыщения, что позволяет использовать сердечники меньшего размера в трансформаторах и других электрических устройствах.
Сердечники из аморфного C используются в различных устройствах, включая трансформаторы, катушки индуктивности и дроссели. Они особенно полезны для маломощных высокочастотных приложений, поскольку имеют низкие потери в сердечнике и высокую плотность потока насыщения.

Различия между электрическими трансформаторами с аморфным сердечником и кремниевым стальным сердечником

Материальная композиция

●Аморфное ядро:Аморфные ядра состоят из некристаллического неупорядоченного материала. Обычно они состоят из сплавов на основе железа с такими элементами, как кремний, бор и фосфор. Эта уникальная структура придает им особые магнитные свойства.
●Силиконовый стальной сердечник:Сердечники из кремниевой стали изготавливаются из тонких полос кремниевой стали, на которые наносится покрытие или ламинирование для уменьшения потерь на вихревые токи. Эти стальные сердечники имеют кристаллическую структуру с выровненными магнитными доменами.

Магнитные свойства

●Аморфное ядро:Аморфные сердечники имеют меньшие потери в сердечнике по сравнению с сердечниками из кремниевой стали, что означает меньшие потери энергии из-за гистерезиса и вихревых токов во время работы трансформатора.
●Силиконовый стальной сердечник:Сердечники из кремниевой стали имеют более высокие потери в сердечнике из-за вихревых токов и потерь на гистерезис, что приводит к более высокому энергопотреблению и потенциальному нагреву во время работы.

Эффективность

●Аморфное ядро:Трансформаторы с аморфными сердечниками, как правило, более эффективны из-за меньших потерь в сердечнике. Это может привести к снижению энергопотребления и снижению рабочих температур.
●Силиконовый стальной сердечник:Трансформаторы с сердечниками из кремниевой стали имеют относительно более высокие потери, что может повлиять на их эффективность и привести к большему выделению тепла.

Расходы

●Аморфное ядро:Производство аморфных сердечников может быть дороже, чем кремниевая сталь, что может сделать трансформаторы с аморфными сердечниками более дорогостоящими.
●Силиконовый стальной сердечник:Кремниевая сталь является более экономичным материалом, что может сделать трансформаторы с сердечниками из кремниевой стали более доступными.

Приложения

●Аморфное ядро:Трансформаторы с аморфным сердечником часто используются в приложениях, где энергоэффективность является главным приоритетом, например, в распределительных трансформаторах и некоторых промышленных приложениях.
●Силиконовый стальной сердечник:Трансформаторы с кремниевым стальным сердечником обычно используются в широком спектре применений, включая распределение электроэнергии, преобразование напряжения и различные промышленные процессы.

Размер и вес

Аморфное ядро:Аморфные сердечники могут быть физически меньше и легче по сравнению с трансформаторами с сердечниками из кремниевой стали аналогичных номиналов из-за меньших потерь в сердечнике.

Уровень шума

Аморфное ядро:Трансформаторы с аморфными сердечниками, как правило, производят меньше шума во время работы по сравнению с трансформаторами с сердечниками из кремнистой стали, главным образом из-за меньших потерь и пониженной вибрации.

Магнитные свойства

Рабочая плотность потока:
Типичная однофазная: 1,3–1,4 Тесла
Типичный трехфазный: 1,25–1,35 Тесла

Насыщенность:
Индукция (Т) в литом состоянии: 1,56

Потери в сердечнике без нагрузки и возбуждающая мощность:
При условиях испытания 1,3 Тл, 50Гц, удельные потери меньше или равны 0,18 Вт/кг; удельная возбуждающая мощность Меньше или равна 0,45 ВА/кг.
В условиях испытания 1,3 Тл, 50Гц, удельные потери меньше или равны 0,20 Вт/кг; удельная возбуждающая мощность Меньше или равна 0,60 ВА/кг.
Потери холостого хода и возбуждающая мощность трехфазного сердечника Эванса будут примерно на 25 % выше и будут варьироваться в зависимости от конкретной конструкции.

Физические свойства

Фактор основного пространства:
Гарантированный минимум: 86 %

Плотность:
г/см3 в литом состоянии: 7,19
Основные стандарты проектирования:

Ширина ленты (А): 142 мм, 170 мм, 213 мм.
Наращивание ядра (Б): 0~300 мм; максимум
Ширина окна (С): 55~1500 мм; допуск: +3/-0 м
Высота окна (D): 180~2000 мм; допуск: +3/-0 мм
Конструкция соединения (G): B x 1,10–1,20 мм.
Радиус окна (R): 6,4 +/-1,5 мм.
Длина среза внешнего слоя: не более 100000 мм.
Температура непрерывной эксплуатации: 150oC

Поверхность сердцевины покрыта эпоксидной смолой толщиной не более 2 мм с каждой стороны (Размер (H)) Ширина ленты +4 мм.

Различные типы аморфных ядер

Тороидальное нанокристаллическое ядро
Нанокристаллические сплавы железа состоят из железа, кремния, бора, ниобия и меди. Аморфный сплав на основе железа, содержащий Cu и Nb, образует очень мелкозернистую структуру при отжиге выше температуры кристаллизации. Размер зерна составляет всего 10-20 нанометров, и этот аморфный сплав может образовывать кристаллические материалы путем специального кристаллизационного отжига, которые называются нанокристаллическими сплавами. Нанокристаллические материалы обладают превосходными свойствами: высокой интенсивностью магнитной индукции насыщения, высокой проницаемостью, низкой коэрцитивной силой, низкими потерями и хорошей стабильностью, высокой прочностью, устойчивостью к износу и коррозии и т. д. Поскольку нанокристаллические материалы имеют оптимальные характеристики и цену среди металлических мягких магнитных материалов, он может заменить кремниевую сталь, премаллой и ферриты и стать идеальными материалами для трансформаторов средней и высокой частоты, взаимной индуктивности и компонентов индуктивности.

Ядро C
Сердечник из аморфного сплава C-типа имеет такие преимущества, как простая конструкция, удобная сборка катушки, удобная регулировка индуктивности и т. д. Сердечник из аморфного сплава C-типа имеет высокую магнитную проницаемость и низкие характеристики потерь в железе в диапазоне частот 5 кГц{{3 }}КГц широко используется в качестве индуктора фильтра в инверторной схеме солнечной фотоэлектрической промышленности.

Аморфный тороидальный сердечник на основе Fe
Сердечники тороидальной формы представляют собой сердечники Metglas, изготовленные из Metglas на основе железа. Они обладают очень высокой индукцией насыщения и высокой проницаемостью, что позволяет использовать сердечники меньших размеров с покрытием из коробчатых сердечников. Для применения этих аморфных тороидальных сердечников на основе железа требуются обратноходовые трансформаторы, индукторы постоянного тока и повышающие дроссели с коррекцией коэффициента мощности.

Аморфный сердечник прямоугольной формы на основе Fe
Эти прямоугольные сердечники обладают многими выдающимися свойствами. Они имеют высокую индукцию насыщения, которая позволяет уменьшить объем ядра. Он также имеет воздушную крышку, которая способствует смещению постоянного тока. Он также имеет низкие потери в сердечнике, что обеспечивает низкое повышение температуры. И последнее, но не менее важное: самая важная особенность — прямоугольная форма — облегчает установку катушки.

Аморфные сердечники индуктора фильтра на основе Fe
Аморфные сердечники фильтров на основе Fe обладают такими свойствами, как высокая частота, низкие потери в сердечнике, диапазон проницаемости и стабильная индуктивность. Он имеет очень высокую плотность потока насыщения и превосходные свойства защиты от постоянного смещения. Требуется только меньше витков обмотки. Мало того, он обладает отличной проводимостью; однако это дорогостоящий компонент. Нанокристаллическое ядро обладает некоторыми из лучших характеристик, такими как хорошая эффективность фильтра, малые объемы и размеры, а также меньшее количество витков медной проволоки.

Ядро гибридного трансформатора тока Anti-DC
Этот гибридный сердечник трансформатора тока, устойчивый к постоянному току, состоит из сердечника из аморфного сплава и нанокристаллического сердечника. Это позволяет точно обнаружить сигнал переменного тока, одновременно сопротивляясь компоненту постоянного тока. Эти сердечники гибридных трансформаторов тока против постоянного тока обладают высокой устойчивостью к постоянному току и имеют лучшие температурные характеристики. Он также имеет высокую стоимость исполнения. Для установки этого ядра необходимы две важные вещи; счетчики энергии и измерения электроэнергетической системы.

Основные области применения аморфных материалов в промышленности

Аморфные магнитные сердечники позволяют OEM-производителям уменьшить размер компонентов и вес, одновременно улучшая электрические характеристики. Эти преимущества делают аморфные сердечники отличным выбором для высокочастотных устройств, таких как инверторы, приводы с регулируемой скоростью, а также импульсные и источники бесперебойного питания (ИМП и ИБП). Дополнительные приложения включают в себя:

Трансформаторы переменного и постоянного тока

Индукторы

Синфазные и дифференциальные дроссели

Магнитные усилители

Элементы аморфного ядра

Высокая энергоэффективность/высокое электрическое сопротивление
Материал сердечника имеет высокую магнитную восприимчивость, очень низкую коэрцитивную силу и высокое электрическое сопротивление. Высокое сопротивление и тонкая фольга приводят к низким потерям. С другой стороны, аморфное ядро имеет более низкую индукцию насыщения.

Твердая и сильная структура
Аморфное ядро обладает высокой прочностью. Его можно приготовить различными способами, например, путем быстрого охлаждения из расплавленного состояния.

Защита разведки
Достижения в области электрификации привели к повышению эффективности целого ряда новых рыночных решений. Существующий магнитный материал сердечника часто с трудом рассеивает меньшую мощность при высокой плотности потока и низкой коэрцитивной силе.

Аморфные сердечники для дросселей и индукторов PFC

Аморфные вырезанные сердечники изготавливаются из металлических стеклянных материалов без кристаллической структуры (как это видно из кремниевых сталей, пермаллоев, ортонола и нанокристаллических сердечников). Аморфная атомная структура приводит к гораздо более высокому удельному сопротивлению, чем у кристаллических сплавов; поэтому аморфные сердечники обеспечивают превосходную частотную характеристику и эффективность.
Ключевые характеристики:
●Состав: Fe•Si•B
●Формы: вырезанные ядра
●Плотность потока (Т): 1,56.
Аморфные сердечники являются лучшим решением для высокочастотных устройств с низкими потерями, таких как источники бесперебойного питания (ИБП), дроссели коррекции коэффициента мощности SMPS (PFC), индукторы фильтров, а также высокочастотные силовые трансформаторы и индукторы. По сравнению с ферритовыми сердечниками аморфные сердечники обеспечивают более широкий диапазон рабочих температур, гораздо более высокую пропускную способность и значительно более высокий импеданс на высоких частотах. Аморфные сердечники прочны как на сжатие, так и на растяжение. Они устойчивы к разрушению и коррозии.
В настоящее время доступны в виде нарезанных (С-образных) сердечников. Тороиды и разъемные сердечники доступны по запросу.

Наши сертификаты

Вся продукция прошла сертификацию ROHS, SGS и другие сертификаты защиты окружающей среды.

productcate-749-300

Наше испытательное оборудование

productcate-666-357 productcate-665-357

Общая проблема аморфных ядер

Вопрос: Каковы недостатки использования аморфного металла?

Ответ: С другой стороны, аморфные сплавы имеют более низкую индукцию насыщения и часто более высокую магнитострикцию по сравнению с обычной кристаллической железокремниевой электротехнической сталью.

Вопрос: В чем разница между аморфным сердечником и ферритовым сердечником?

A: Аморфный магнитный металл обладает высокой проницаемостью из-за отсутствия кристаллической магнитной анизотропии. В то время как типичные ферритовые сердечники могут работать только до уровня насыщения потока (Bsat) 0,49 Тесла, сердечники из аморфного металла могут работать при 1,56 Тесла.

Вопрос: Каковы преимущества трансформатора с аморфным сердечником?

Ответ: Аморфный сердечник трансформатора имеет ряд преимуществ и недостатков. Преимущества: Снижение потерь в сердечнике: Аморфный сердечник имеет меньшие потери на гистерезис и потери на вихревые токи, что приводит к снижению потерь в сердечнике. Повышение эффективности: уменьшение потерь в сердечнике приводит к увеличению эффективности трансформатора.

Вопрос: Что такое аморфные магнитные материалы?

A: Аморфные магнитомягкие материалы, как правило, представляют собой сплавы ферромагнитных металлов, таких как Fe, Co, Ni, с добавками B, P, C, Si для аморфизации сплавов, которые дополнительно были легированы элементами переходных групп, такими как V, Nb, Ta. , Cr, Mo и Mn.

Вопрос: Дорого ли стоит аморфный металл?

О: Резка и формовка пластин из аморфных металлов дороги из-за повышенного износа инструментов от их твердости (более C-80 по Роквеллу), а из-за очень тонкой толщины требуется большее количество операций штамповки, и материал не скапливается. также.

Вопрос: Какова цель аморфного металла?

Ответ: Аморфные металлы сочетают в себе уникальные свойства материала. Это делает их пригодными для широкого спектра инновационных высокотехнологичных приложений в различных отраслях, таких как аэрокосмическая промышленность, медицинские технологии, робототехника или электромобильность.

Вопрос: Зачем вам нужен ферритовый сердечник?

О: Ферритовый сердечник кабеля предназначен для очистки синфазного шума (сигнала), генерируемого либо сигнальной линией, либо силовым кабелем. Как работают ферритовые сердечники? Ферритовые сердечники используются для подавления электромагнитных излучений путем блокировки низкочастотного шума и поглощения высокочастотного шума. Это позволяет избежать электромагнитных помех.

Вопрос: Каковы характеристики аморфных металлов?

Ответ: Аморфные металлы некристаллические и имеют стеклоподобную структуру. Но в отличие от обычных стекол, например оконных, которые обычно являются электрическими изоляторами, аморфные металлы обладают хорошей электропроводностью и могут проявлять металлический блеск.

Вопрос: Что из перечисленного является характеристиками трансформатора с аморфным сердечником?

Ответ: Трансформатор с аморфным сердечником обладает высокой электрической эффективностью. Особенностью аморфных трансформаторов является то, что материалы, используемые в трансформаторах с аморфным сердечником, обладают высокой магниточувствительностью, низкой коэрцитивной силой и высоким электрическим сопротивлением.

Вопрос: Каковы физические свойства аморфного вещества?

Ответ: Аморфные твердые тела обладают двумя характерными свойствами. При раскалывании или разрушении они образуют фрагменты с неправильной, часто искривленной поверхностью; и при воздействии рентгеновских лучей они имеют плохо выраженный рисунок, поскольку их компоненты не расположены в регулярном порядке. Аморфное полупрозрачное твердое вещество называется стеклом.

Вопрос: Каков состав аморфного ядра?

Ответ: Трансформаторы из аморфного металла изготовлены из сердечника, изготовленного из аморфной ленты на основе железа. Аморфная лента состоит в основном из железа с небольшим процентом кремния и бора (Fe78, B13 и Si9) в результате быстрой закалки расплавленного металла со скоростью 106 градусов в секунду.

Вопрос: Каковы 3 примера аморфности?

Ответ: Пластмассы, стекло, резина, металлическое стекло, полимеры, гель, плавленый кварц, деготь, тонкослойные смазки и воск являются примерами аморфных твердых веществ.

Вопрос: В чем разница между аморфными и нанокристаллическими ядрами?

Ответ: Нанокристаллические и аморфные ядра изготавливаются из металлических сплавов, разработанных с использованием высоких технологий, что придает этим материалам особый набор характеристик. Отличием является аморфная микроструктура сплава, микроструктура, подобная стеклу, полученная с использованием техники центрифугирования расплава. К концу производственного процесса аморфные сердечники сохраняют структуру металлического стекла, а нанокристаллические сердечники приобретают утонченную структуру нанометровых магнитных зерен, рассеянных в аморфной металлической матрице.

Вопрос: Что такое аморфное ядро C?

A: Аморфный сердечник C подходит для использования при высокой мощности, сердечник типа C прост в установке, медный провод легко наматывать. Высокая плотность потока насыщения, низкие потери в сердечнике. Широко используется для солнечных инверторных фильтров, трансформаторов средней частоты, выходного индуктора, кокса PFC.

Вопрос: Какова важность трансформатора с аморфным сердечником с точки зрения энергосбережения?

Ответ: Наиболее важным преимуществом аморфного трансформатора является то, что аморфная сталь имеет меньшие потери на гистерезис. Другими словами, трансформаторы из этой аморфной стали тратят меньше энергии (в виде тепла) при намагничивании и размагничивании сердечника.

Вопрос: Как работает трансформатор с аморфным сердечником?

Ответ: В трансформаторе потери холостого хода преобладают над потерями в сердечнике. При аморфном ядре этот показатель может быть на 70–80% ниже, чем у традиционных кристаллических материалов. Потери при большой нагрузке определяются сопротивлением медных обмоток и поэтому называются потерями в меди.

Вопрос: Является ли ферритовый сердечник просто магнитом?

Ответ: Ферриты, используемые в трансформаторах или электромагнитных сердечниках, содержат соединения никеля, цинка и/или марганца. Мягкие ферриты не являются постоянными магнитами. Они обладают магнетизмом (как и мягкая сталь), но когда магнитное поле удаляется, магнетизм уменьшается.

Вопрос: Какова структура аморфного кристалла?

Ответ: Аморфная структура не имеет организации (не кристаллическая структура), а атомная структура напоминает структуру жидкости. Обычно аморфные материалы, упоминаемые в области материаловедения, представляют собой аморфные почвы, если не указано иное.

Вопрос: Каковы примеры аморфных элементов?

Ответ: Некоторые примеры аморфных твердых веществ включают резину, пластик и гели. Стекло — очень важное аморфное твердое вещество, которое получают путем охлаждения смеси материалов таким образом, чтобы оно не кристаллизовалось. Стекло иногда называют переохлажденной жидкостью, а не твердым телом.

Вопрос: Почему аморфное лучше кристаллического?

Ответ: Разница между кристаллическим и аморфным в основном основана на структуре. Первый имеет резкую температуру плавления и хрупок. Аморфные твердые тела мягче и податливее кристаллических. Они анизотропны.

Мы являемся профессиональными производителями и поставщиками аморфных сердечников в Китае, специализирующимися на предоставлении высококачественного индивидуального обслуживания. Мы горячо приветствуем вас купить аморфные сердечники китайского производства на нашем заводе.
